Проемы, окна, двери |
|
| |
Чуть оживим сухое молчание стен - добавим оконные и дверные проемы. Наберитесь терпения - очень длинное упражнение |
|
| |
 |
В первой части этого упражнения построим оконные проемы 1 и 2 этажей по таким размерам |
 |
Откройте "Домик.dwg", если еще не сделали этого. Построим первый оконный проем. Для построения проема с четвертью постройте полилинию ( , "Полилиния", "Polyline"), отложив от пересечения внешних граней стен по осям "1" и "А" вправо 3815 мм. Проведите ее вверх на 120 мм, затем влево на 65 мм и вверх - опустив перпендикуляр до внутренней грани стены. |
|
 |
Используем построенную грань проема для завершения первого окна. Выделите полилинию, полученную в п. 1. С помощью инструмента ( , "Зеркало", "Mirror") постройте ее зеркальное отображение. В качестве линии отражения (mirror line) укажите вертикальную линию, отстоящую на 755 мм правее верхней точки исходной полилинии (арифметически это 1510/2 - ведь именно проем такого размера нам надо получить). Завершите проем, соединив углы четвертей горизонтальной линией ( , "Линия", "Line") так, как показано на следующем рисунке |
|
| |
 |
Так, в соответствии с ГОСТ, должен выглядеть проем с четвертью |
 |
Скопируйте полученный проем вправо таким образом, чтобы между ним и соседним проемом получилось расстояние 4080 мм ( , "Копировать", "Copy"). |
|
 |
Скопируйте один из полученных проемов на левую стену здания. Для этой цели удобно использовать команду ("Зеркало", "Mirror"), указав в качестве линии отражения (mirror line) две точки - внутренний и внешний угол пересечения стен по оси "1" и "А". Перенесите скопированный проем так, чтобы он отстоял от внутренней грани стены по оси "В" на 1160 мм. |
|
 |
Скопируйте полученный проем вниз так, чтобы расстояние между ним и его копией было 510 мм. |
|
 |
И последний штрих - выделите два окна по оси "1" и сделайте их зеркальное отражение на ось "4" - с помощью команды ("Зеркало", "Mirror"). В качестве линии отражения укажите вертикальную линию, проходящую через середину стены по оси "А" или "В". |
|
 |
Внимание! Переломный момент. Выделите полностью весь получившийся план и скопируйте его вправо - будем использовать эту заготовку для оформления плана 2 этажа. Вернемся к оригиналу. Построим двери - закрепляем навыки - используем те же методы, что использовали при построении окон. Попробуйте сделать это самостоятельно, используя размеры следующего чертежа. |
|
| |
 |
Так я предлагаю установить двери 1 этажа |
 |
Несколько советов. Для начала постройте одни проемы, без дверных полотен. Полотна удобно будет выполнить позже, оптом - проще! |
|
 |
Для построения двери по оси А (входной, или выходной - как хотите; обратите внимание, она - крепкий орешек, с четвертью!) удобно скопировать готовую грань с рядом начерченного окна (например, находящегося слева от двери. В таком случае копируйте левую ее грань, выдержав простенок равным 510 мм). Для завершения этого проема, как и в случае с окнами, отзеркальте скопированную грань (, "Зеркало", "Mirror"), приняв линию отражения, отстоящую на 1310/2=655 мм от нее. Должно очень хорошо получиться. |
|
 |
Уверен, внутренние двери вы выполните с закрытыми глазами. Просто отступайте от нужных точек нужные расстояния, указанные в чертеже, и стройте первую грань проема (, "Линия", "Line"). Вторую вы получите простым копированием (, "Копировать", "Copy"). |
|
 |
Обрежьте участки стен, попадающие в проемы, с помощью команды  ("Обрезать", "Trim"). |
|
 |
Полотна дверей выполните тонкими линиями. В окне "Управление толщиной линии" ("Linewight Control") установите значение 0,15 мм. |
|
 |
Линии полотен проводите под углом 45° к грани стены. Чтобы напрасно не отключать режим "ОРТО" ("ORTHO"), используйте полярное слежение. Для этого подведите курсор к нужному углу, чуть задержите его, и отведите в подходящую сторону, пока не появится вектор полярного слежения (Polar Tracking Vector). Отложите соответсвующую длину отрезка (принимайте ее равной ширине проема) и нажмите <Enter>. Вторую точку укажите обычным способом, мышью, используя объектную привязку. |
|
| |
 |

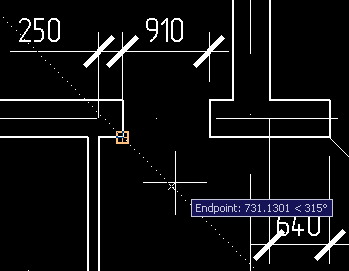

Для построения первой точки дверного полотна удобно использовать полярное слежение (Polar Tracking), Следите, чтобы острый угол между будущим дверным полотном и гранью стены было 45° - из эстетических соображений, конечно |
 |
Насчет второго этажа я абсолютно спокоен - все у вас получится очень четко. Придерживайтесь размеров, указанных на следующем чертеже |
|
| |
 |
Двери 2 этажа |
 |
Обратите внимание - расположение и размеры большинства дверей совпадают с 1 этажом. В практическом задании было бы рационально выделить двери 1 этажа и аккуратно перенести их на 2 этаж. Я же рекомендую вам построить их заново - для тренировки руки. К тому же во время работы часто бывает легче начертить заново, чем перенести откуда-нибудь. Кстати, рассмотренный случай с дверями 2 этажа - как раз такой. |
|
 |
Сохраните чертеж. |
|
| |
|
|
