Экспликация помещений |
|
| |
Попробуем создать таблицу. У вас уже должен быть опыт создания подобных объектов - вспомните предыдущие упражнения, когда у вас замечательно получилось начертить основную надпись. Я рассмотрю здесь два варианта создания таблиц: первый - с использованием отрезков и текстовых объектов (в этом случае способ создания таблицы аналогичен созданию основной надписи), и второй - с использованием собственно таблиц как объектов AutoCAD (если не ошибаюсь, эта возможность стала доступной в версии AutoCAD 2007). Какой способ лучше? Как и все на свете - и тот, и другой - у каждого есть преимущества и недостатки. |
|
| |
 |

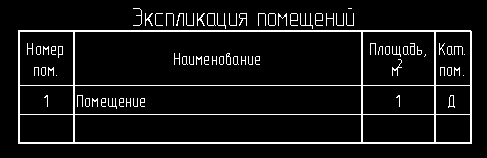

Оба перечисленных способа должны дать похожий результат - примерно такой, какой указан на рисунке слева. |
 |
Откройте файл "Блоки.dwg". |
|
 |
Итак - способ первый - классический - использование примитивов отрезок и текст. С помощью команды  ("Линия", "Line") создайте горизонтальный отрезок длиной 125 мм. |
|
 |
Скопируйте полученный отрезок вниз на 15 мм (напомню - команда  "Копировать", "Copy"), а полученную копию - еще пару раз на 8 мм вниз той же командой. |
|
 |
Проведите вертикальную линию, соединив левые концы самых верхней и нижней линий (опять же команда , "Линия","Line"; обязательно используйте объектную привязку к конечной точке, endpoint!). |
|
 |
Скопируйте получившуюся линию вправо на 15, 80,20 и 10 мм (команда , "Копировать", "copy"). Сделайте толщину линий, ограничивающих экспликацию и шапку (всего пять отрезков) 0,5 мм. |
|
 |
В каждой получившейся ячейке верхней строчки (кажется, эта строчка называется теплым словом - шапка) добавьте по многострочному тексту (команда  "Многострочный Текст", "Multiline Text"). Как и в случае с основной надписью, в качестве границы текста укажите две точки диагонали ячейки (например, левую верхнюю и правую нижнюю) и поставьте выравнивание текста - Середина-Центр (Middle Center). Заголовки ячеек располагаются в такой последовательности, считая слева направо - "Номер пом.", "Наименование", "Площадь, м2", "Кат. пом." |
 Чтобы проставить "м2", как учили по арифметике - "2" верхним индексом для многострочного текста есть такая хитрость: наберите "м2^ ", выделите текст и нажмите кнопку  ("Стопка", "Stack") на панели инструементов "Форматирование Текста" ("Text Formatting"). |
 |
И, наконец, добавьте строчку-шаблон, состоящую из четырех однострочных текстовых объектов (команда  , "Однострочный Текст", "Single Line Text") - по одному в каждом столбце. Содержание текста может быть любым, а вот выравнивание поставьте такое: для столбцов "Номер пом.", "Площадь" и "Кат. пом." - Середина-Центр (Middle Center), для "Наименование" - Середина-Лево (Middle Left). Над экспликацией разместите заголовок-однострочный текст "Экспликация помещений". Сделайте высоту текста 5 мм. |
Высоту и выравнивание однострочного текстового объекта удобно устанавливать с помощью окна свойств. Выделите необходимые объекты и найдите свойства "Текст/Высота" ("Text/Height") и "Текст/Выравнивание" ("Text/Justify") соответственно.
Чтобы поместить однострочный текстовый объект, выровненный по "Середине-Центру" ("Middle Center"), в середину прямоугольника-ячейки, выделите его, щелкните на центральном маркере, и вызовите меню принудительной объектной привязки, нажав <Shift>+правая кнопка мыши. В меню выберите "Середина Между 2 Точками" ("Mid Between 2 Points") и щелкните две точки диагонали прямоугольника-ячейки. |
 |
Заполнение такой таблицы ненамного сложнее ее создания. Если требуется добавить строчку (или несколько строк - не важно), нужно просто растянуть нижнюю часть таблицы вниз на требуемое расстояние командой  ("Обрезка", "Trim"; расстояние определится как 8хn, где n - количество добавляемых строк, или просто используйте объектную привязку - по имеющимся линиям), скопировать имеющуюся строчку вместе с разделительной горизонтальной линией нужное количество раз, и изменить текст. Пусть вас не пугает такое количество действий - это обычно получается достаточно быстро - стоит только наловчиться. Удаление строк, конечно, проще - как скульптор, удаляете все ненужное и подтягиваете нижнюю часть таблицы вверх (опять же той же волшебной , "Обрезка", "Trim"). |
|
 |
Соберите таблицу в блок (команда  , "Создать Блок", "Make Block"). Назовите блок, например, "Explic1", задайте точку вставки блока (base point) на 20 мм выше ее правого угла (это даст возможность очень красиво и точно помещать экспликацию туда, где она и длжна быть - в правом верхнем углу чертежа, на 20 мм ниже верхней границы формата). |
|
 |
Способ второй - табличный. Он будет приятен людям, привыкшим работать с таблицами в MS Word. Для начала придется настроить стиль таблицы (table style). Нажмите кнопку  ("Стиль Таблицы...", "Table Style..."). |
|
 |
Оставим наименование стиля, предлагаемый программой по умолчанию - "Стандарт" ("Standart"). Нажмите кнопку "Изменить..." ("Modify..."). |
|
 |
В появившемся диалоговом окне заполните поля "Отступы ячейки" ("Cell margins"), установив значения 1 мм. Откройте закладку "Заголовок" ("Title") и уберите все границы заголовка, кроме нижней. Для этого в группе "Свойства границ" ("Border properties") нажмите последовательно кнопки  ("Без границ", "No Borders") и  ("Нижняя Граница", "Bottom Border"). Для целей, которые мы сейчас преследуем, этих настроек стиля таблицы вполне достаточно. Закройте все диалоговые окна, нажав "ОК" и "Закрыть" ("Close"). |
|
 |
Создайте тело таблицы экспликации, нажав кнопку  ("Таблица", "Table..."). В появившемся диалоговом окне "Вставить Таблицу" ("Insert Table") в группе "Установки Столбцов и Строк" ("Column & Row Settings") установите количество столбцов (columns) - 4, строк (data rows) - 2. Нажмите ОК и укажите точку вставки таблицы в поле чертежа. |
|
 |
Программа построит таблицу и предложит заполнить строки, поместив курсор на первую из них - на заголовок. Не стоит отказываться - смело наберите название - "Экспликация помещений". Перед этим не забудьте поставить высоту текста (text height) 5 мм (по умолчанию она - 3,5). Нажмите "Enter" - курсор переместится на следующую строчку - левую ячейку шапки таблицы. Заполните шапку так, как заполняли в предыдущем способе (напомню - "Номер пом.", "Наименование", "Площадь, м2", "Кат. пом." - слева направо). |
Чтобы отредактировать текст ячейки, достаточно выполнить на ней двойной щелчок. Чтобы отказаться от изменений нажмите <Esc>, чтобы сохранить изменения и перейти к следующей строчке - нажмите <Enter>. |
 |
И самое, на мой взгляд, приятное - установим размеры строк и столбцов. Щелкните на левой верхней ячейке таблицы ("Номер пом."). В окне свойств установите свойства "Ячейка/Ширина ячейки" ("Cell/Cell width") и "Ячейка/Высота ячейки" ("Cell/Cell height") в значение 15. Перейдите к следующей ячейке - "Наименование", аналогично задайте ее ширину, равной 80 (обратите внимание, что значение высоты распространилось на всю шапку, и ее корректировать нет необходимости - весьма удобно!). Так же поступите с ячейками "Площадь, м2" (ширина 20 мм) и "Кат. пом." (10 мм). Вам не доставит трудности установка высоты двух оставшихся строк - просто выделите их и установите в свойстве "Ячейка/Высота ячейки" ("Cell/Cell height") значение "8". |
|
 |
Редактирование такой таблицы унизительно просто - чтобы добавить строчку, выделите имеющуюся и нажмите правую кнопку мыши. В появившемся меню выберите команду "Вставить Строки->Выше/Ниже" ("Insert Rows->Above/Below") и заполните текстом ячейки. Удаление очень четко совершит команда "Удалить Строки" ("Delete Rows") - вы найдете ее там же. |
|
 |
Соберите и эту таблицу в блок. Назовите ее "Explic2". |
|
 |
Сохраните чертеж. |
|
| |
|
|
